閥門與管路或設備之間的連接方式的選擇是否正確合適,會直接影響到管道閥門產生跑、冒、滴、漏現象的機率。所以讓我們來看看這些連接方式,以便更好的選擇。
>>>>>>>>>>>>>>>>>>>>>>>>>>>
01

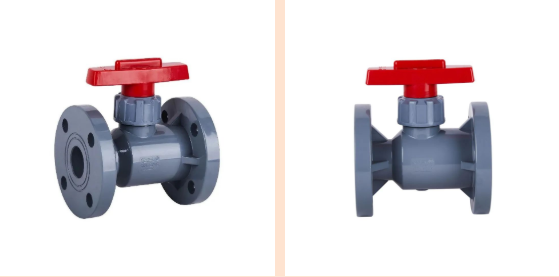

法蘭連接?
這是閥門中用得最多的連接形式。按結合面形狀又可分為以下幾種:
-
光滑式:用于壓力不高的閥門。加工比較方便
-
凹凸式:工作壓力較高,可使用中硬墊圈
-
榫槽式:可用塑性變形較大的墊圈,在腐蝕性介質中使用較廣泛,密封效果較好。
-
梯形槽式:用橢圓形金屬環作墊圈,使用于工作壓力≥64公斤/平方厘米的閥門,或高溫閥門。
-
透鏡式:墊圈是透鏡形狀,用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門,或高溫閥門。
-
O形圈式:這是一種較新的法蘭連接形式,它是隨著各種橡膠O形圈的出現,而發展起來的,它在密封效果上比一般平墊圈可靠。
?
02

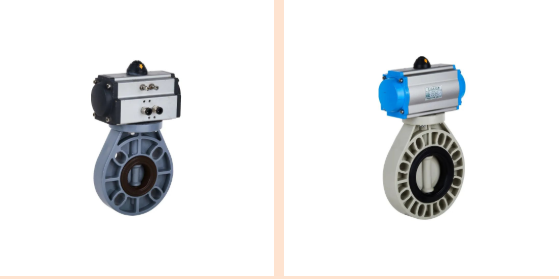

對夾連接?
用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。
03
焊接連接
-
對焊連接:閥體兩端按對焊焊接要求加工成對焊坡口,與管道焊接坡口對應,通過焊接固定在管道上。
-
承插焊連接:閥體兩端按承插焊要求加工,與管道通過承插焊連接。
04
螺紋連接
這是一種簡便的連接方法,常用于小閥門。又分兩種情況:
-
直接密封:內外螺紋直接起密封作用。為了確保連接處不漏,往往用鉛油、線麻和聚四氟乙烯生料帶填充;其中聚四氟乙烯生料帶,使用日見廣泛;這種材料耐腐蝕性能很好,密封效果極佳,使用和保存方便,拆卸時,可以完整地將其取下,因?yàn)樗且粚訜o(wú)粘性的薄膜,比鉛油、線麻優越得多。
-
間接密封:螺紋旋緊的力量,傳遞給兩平面間的墊圈,讓墊圈起密封作用。
?
05
卡套連接
卡套連接,在我國近年才發展起來,它的連接和密封原理是,當旋緊螺母時,卡套受到壓力,使其刃部咬入管子外壁,卡套外錐面又在壓力下與接頭體內錐面密合,因而能夠可靠地防止泄漏。
這種連接形式的優點是:
-
體積小,重量輕,結構簡單,拆裝容易;
-
連接力強,使用范圍廣,可耐高壓(1000公斤/平方厘米)、高溫(650℃)和沖擊振動;
-
可以選用多種材料,適合防腐蝕;
-
加工精度要求不高;
-
便于高空安裝。目前,卡套連接形式,已在我國某些小口徑閥門產品中采用。
06
卡箍連接?
這是一種快速連接方法,它只需兩個螺栓,適用于經常拆卸的低壓閥門。
07
內自緊連接
以上各種連接形式,都是利用外力來抵消介質壓力,實現密封的。下面介紹利用介質壓力進行自緊的連接形式。它的密封圈裝在內錐體處,跟介質相向的一面成一定角度,介質壓力傳給內錐體,又傳遞給密封圈,在一定角度的錐面上,產生兩個分力,一個與閥體中心線平行向外,另一個壓向閥體內壁。后面這個分力便是自緊力。介質壓力愈大,自緊力也愈大。所以這種連接形式,適合于高壓閥門。它比法蘭連接,要節省許多材料和人力,但也需要一定的預緊力,以便在閥內壓力不高時,使用可靠。

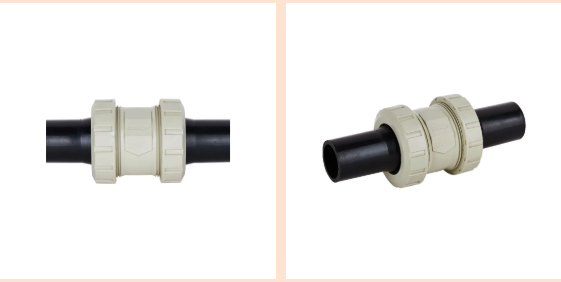

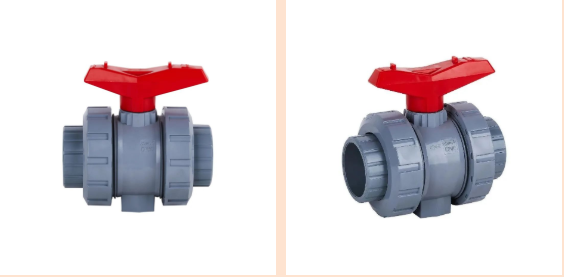

利用自緊密封原理做成的閥門,一般是高壓閥門。閥門連接的形式還很多,例如有的不必拆除的小閥門,跟管子焊接在一起;有的非金屬閥門,采用承插式連接,等等。閥門使用者要根據具休情況具體對待。
注:
(1)各種連接方式都須參照相應的標準,需要明確了解用戶要求的標準,避免所選用閥門無法安裝。
(2)通常大直徑的管道與閥門連接采用法蘭式連接,小直徑的管道與閥門用螺紋式連接。
