FPZ 軸聯式自吸泵

FP系列耐腐蝕軸式自吸泵化工工業用塑料RPP化工柴油一體軸聯軸器自吸泵
品牌名稱：KXPV
產地：中國浙江
壓力：高壓
結構：軸式離心泵
產品名稱：離心泵
類型：軸
尺寸：40FPZ-25(3KW)--- 100FPZ-32(15kw)
交貨時間：7天
最小起訂量：1 件
電源：電動
用途：工業
應用：化工
供應能力：10000 件/月

400-995-8188 聯系我們

描述
附加信息

PVDF( 聚偏二氟乙烯 )、FRPP（增強聚丙烯）耐腐蝕泵系列產品技術說明

我廠專業生產 PVDF、FRPP 兩種材質四個系列（FV、FP、FVZ、FPZ）的全塑耐腐蝕離心泵、自吸泵，其中 PVDF 泵適用于強酸、強氧化劑、鹵素、芳烴、脂肪、氯化溶劑等化學介質，實用溫度為 -40℃—+140℃；FRPP 泵適用于強堿及一般酸堿鹽類及其衍生物，實用溫度為 -40℃—+90℃ . 泵的傳動一般供二級 Y 型節能電機，如需安裝防爆電機，由用戶提出；對流量、揚程、轉速、功率如有特殊要求，我廠可以提供技術服務，滿足用戶要求。

泵的型號說明

離心 / 自吸泵譜圖

安裝注意事項

1. 泵經長途運輸?shù)竭_生產場地，安裝前應開箱檢驗，泵機零部件是否完好無損，緊固件如有松動，應重新緊固，檢查泵軸與電機軸的同心度，如有松動應予校正。

2. 泵體全部為 PVDF、FRPP 樹脂注塑成形，輸出管路上應有支撐架或吊架，不能全靠法蘭承受壓力，以防變形損壞；進口管路要盡量減少管路水損失，90°彎頭不應超過兩個。FP、FV 型離心泵應在吸入管前端裝上底閥，以保證泵在啟動前泵體內充滿液體；吸入管口或底閥進口應裝濾網，或在進口處裝一個過濾器，以防止雜物吸入泵體，保證泵能正常運轉。

3. 泵體連接點螺栓要均勻擰緊，進出管口連接嚴密，不能漏氣，否則會影響抽真空，吸不出液體，或在造成流量、揚程不足等弊端。

直聯式自吸泵

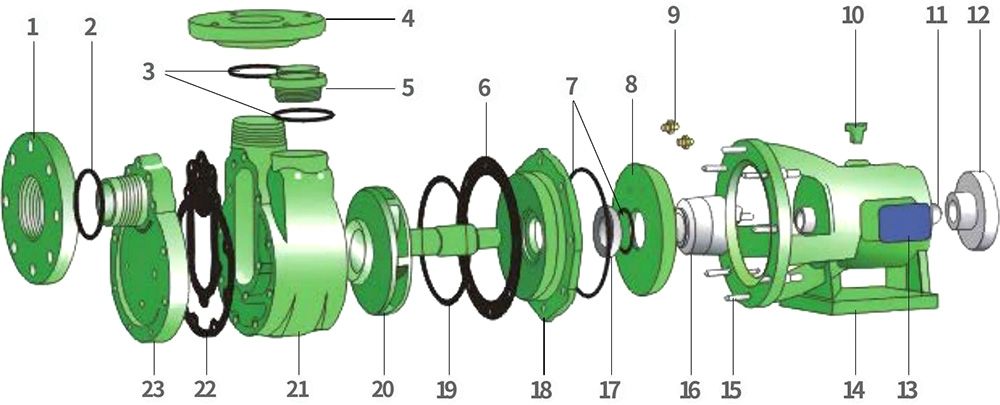

聯軸式自吸泵裝配明細圖

零件材質表

件號	名稱	材質
1	進口法蘭	FRPP.PVDF
2	密封圈	EPDM.FPM
3	密封圈	EPDM.FPM
4	出口法蘭	FRPP.PVDF
5	注液蓋	FRPP.PVDF
6	密封膠片	EPDM.FPM
7	密封圈	EPDM.FPM
8	冷卻蓋	FRPP.PVDF
9	冷卻水嘴	鋼
10	油孔塞	FRPP
11	連接軸	鋼
12	連軸器	鑄鐵
13	銘牌	鋁
14	支架	FRPP/ 鑄鐵 PVDF/ 鑄鐵
15	雙頭螺柱	鋼、不銹鋼
16	機械密封動環	碳化硅
17	機械密封靜環	碳化硅
18	后泵蓋	FRPP.PVDF
19	密封圈	EPDM.FPM
20	葉輪	FRPP/ 鋼 PVDF 鋼
21	自吸泵泵體	FRPP.PVDF
22	拍門	EPDM.FPM
23	前泵蓋	FRPP.PVDF

Fpv 系列耐腐蝕自吸泵軸聯式

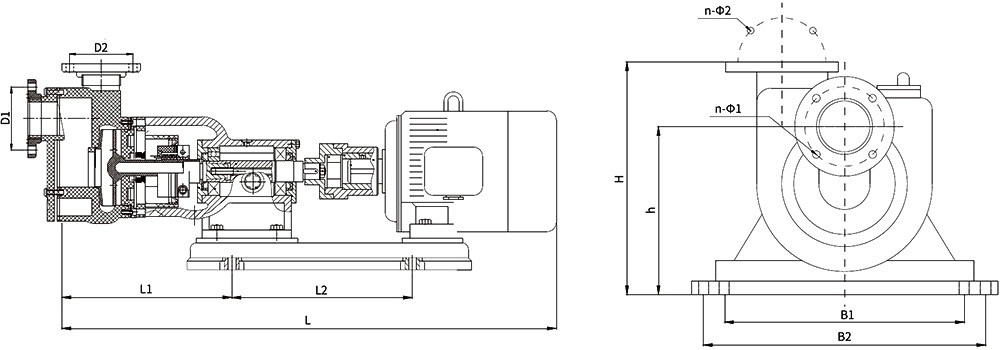

安裝尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 單位：mm

型號/尺寸			安裝尺寸							進口法蘭		出口法蘭
			L	LI	L2	H	h	B1	B2	D1	n-Φ1	D2	n-Φ2
40F	p	Z-25	800	280	400	360	260	240	335	110	4-Φ18	100	4-Φ18
	v
50F	p	Z-28	900	280	400	360	260	240	335	125	4-Φ18	110	4-Φ18
	v
80F	p	Z-30	1000	575	435	400	300	250	340	160	8-Φ18	145	4-Φ18
	v
80F	p	Z-32	1000	575	435	400	300	250	250340	160	8-Φ18	145	4-Φ18
	v

產品技術性能

型號			1.00 介質比重（P)1.00	流量（m3/h）	揚程	吸程	進出口徑	電機功率 (kw)	整機質量 (kg)	連接形式
25F	p	(D)-8A	1.00	3	8	?	32X25(束接）	0.55	15	直聯式
	v
32F	p	(D)-11A	1.00	4	11	?	32X25(束接）	0.75	15
	v
32F	p	(D)-11B	1.35	4	8	?	32X25(束接）	1.1	15
	v
40F	p	(D)-18A	1.88	7.5	18	?	40X32(束接）	3	30
	v
40F	p	(D)-18B	1.00	11	18	?	40X32(束接）	1.5	30
	v
40F	p	(D)-18C	1.35	11	18	?	40X32(束接）	2.2	30
	v
50F	p	(D)-20A	1.00	18	20	?	50X40	2.2	37
	v
50F	p	(D)-20B	1.35	13	20	?	50X40	3	37
	v
65F	p	(D)-25A	1.00	20	25	?	65X50	4	75
	v
80F	p	(D)-30A	1.00	50	30	?	80X65	5.5	95
	v
80F	p	(D)-32B	1.00	50	32	?	80X65	7.5	95
	v
100F	p	(D)-20A	1.00	100	20	?	100X80	11	125
	v
100F	p	(D)-32B	1.00	100	40	?	100X80	15	125
	v
40F	p	-25A	1.00	11	25	?	40X32	3	48	軸聯式
	v
50F	p	-28A	1.00	18	28	?	50X40	4	75
	v
65F	p	-26A	1.00	13	26	?	65X50	4	95
	v
80F	p	-30A	1.00	20	30	?	80X65	5.5	100
	v
80F	p	-32B	1.00	50	32	?	80X65	7.5	100
	v
100F	p	-20A	1.00	100	20	?	100X80	11	192
	v
100F	p	-32B	1.00	100	40	?	100X80	15	192
	v
25F	p	FZ(D)-8A	1.00	3	8	4	25X20 (束接）	0.75	17	直聯式
	v
32F	p	FZ(D)-11A	1.00	4	11	4	32X25(束接）	1.1	18
	v
40F	p	FZ(D)-18A	1.00	11	18	4	40X32	1.5	60
	v
40F	p	FZ(D)-18B	1.35	11	18	4	40X32	2.2	60
	v
40F	p	FZ(D)-18C	1.88	11	15	3.7	40X32	3	60
	v
50F	p	FZ(D)-20A	1.00	18	20	4	50X40	2.2	68
	v
50F	p	FZ(D)-20B	1.35	18	20	4	50X40	5.5	68
	v
50F	p	FZ(D)-20C	1.88	18	20	3.7	50X40	7.5	68
	v
80F	p	FZ(D)-30A	1.00	50	30	4	80X65	5.5	90
	v
80F	p	FZ(D)-32A	1.00	50	32	4	80X65	7.5	90
	v
40F	p	FZ-18A	1.00	10	18	4	40X32	1.5	70	軸聯式
	v
50F	p	FZ-28A	1.00	18	28	4	50X40	2.2	78
	v
50F	p	FZ-28B	1.35	18	28	4	50X40	4	78
	v
80F	p	FZ-30A	1.00	50	30	4	80X65	5.5	125
	v
80F	p	FZ-32B	1.00	50	32	4	80X65	7.5	125
	v
